光伏智能双层双公变箱式变电站​

响应国家节能环保、绿色发展的政策号召，配合智能电网发展需求，解决城市用地紧张等问题，以技术创新为思路，打造智能低碳、绿色环保的“光伏智能双层双公变箱式变电站”，实现箱变紧凑化、智能化、可视化、低碳化等目标。

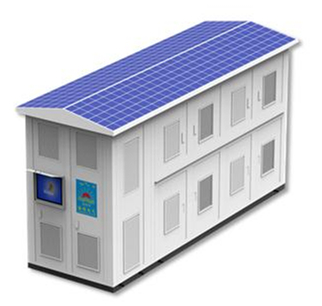

△光伏智能双层双公变箱式变电站

技术优势：

一、小身材大容量

双层设计：创新利用纵向空间，减少占地面积。

与配置两台普通的单公变箱变（欧变）相比，双层双公变箱变占地面积减少约41%

二、智能化程度高

智能配件与双层双公变箱变深度融合，配合海鸿智能节能监控系统，实现箱式变电站环境、安防、设备状态、电气保护系统实时在线监控，故障预警等功能，可有效降低事故率，减轻劳动强度，维护更安全、方便。

三、安全可靠

（1）变压器放置在第二层，有效降低因城市内涝或洪水灾害导致变压器受浸的风险。且变压器采用敞开干变，即便变压器遭浸泡后，能马上进行现场处理，可快速恢复投运状态。

（2）采用防火防爆的敞开式立体卷铁心干式变压器，与传统环氧树脂干变相比，可燃物重量减少约85.4%。

（3）采用阻燃型电缆、阻燃型热缩套管及环保型干式自愈式电容，无油、防火、防爆。

（4）高强度不锈钢外壳，防火，防爆。

（5）独立隔室，各隔室间采用金属隔板隔开，防火，阻燃。

（6）通风散热性能优异

（7）绿色低碳设计

在箱变顶部加装光伏发电系统，采用的是人字形屋面设计，有利于吸收太阳能；选用碲化镉（CdTe） 薄膜太阳能电池制作的“发电玻璃”，其使用寿命、发电量、安全性及维护成本等方面均优于目前的单晶硅发电组件；可直接并入电网。
